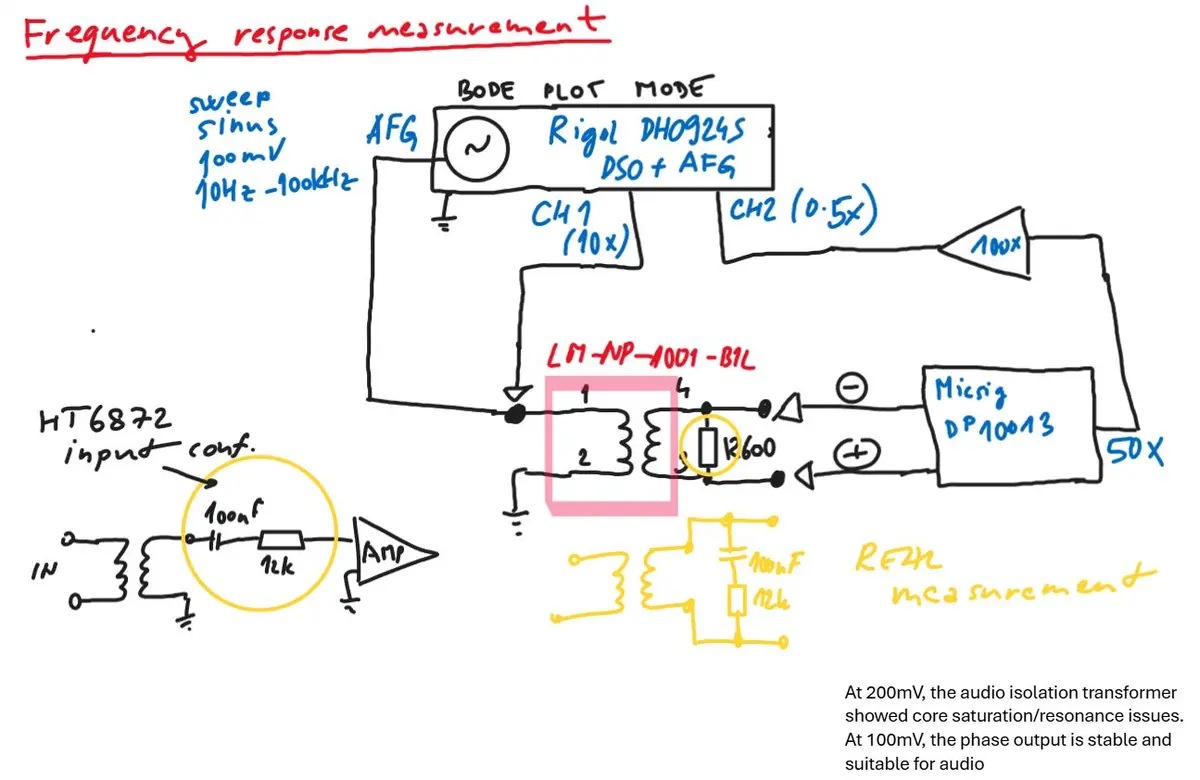

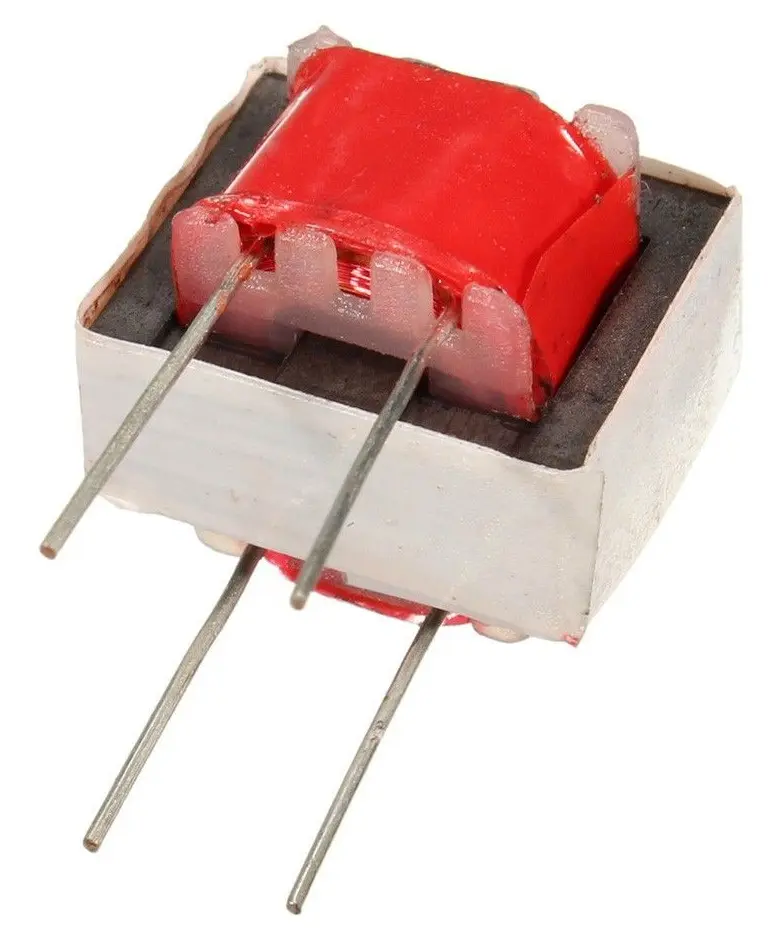

Generický audio izolační transformátor EI14. Označení odkazuje na [ E-I jádro ] a rozměr 14mm . Info [ 1 ] [ 2 ]. Běžně dostupný v ceně asi 15Kč / 0.60€ za kus. Frekvenční odezvu měříme pro buzení 100mV bez zátěže a pak postupně do zátěže 100kΩ; 100kΩ || 470pF; 1kΩ a 1kΩ || 470pF. Proč tato zátěž? Reálná zátěž se bude velmi pravděpodobně pohybovat někde v tomto rozmezí. Vše důležité o audio transformátorech [ PDF ] [ 3 ]. zisk fáze Interpretace výsledků Při pohledu na vyhlazené axproximace měření vypadá průběh naprosto ideálně. A směle můžeme říct, že se jedná o použitelný audio transformátor. Poměr cena výkon je neuvěřitelný. Ale je dobré sledovat i jednotlivá měření a díky nim je vidět, že je potřeba transformátor provozovat zatížený; pak se nepěkné věci buď nedějí (kolísání zisku kolem 3.3 kHz a násobcích a nebo dějí v místě, kde nebude vadit – otočení fáze kolem 93 Hz.) Vidíme, že…

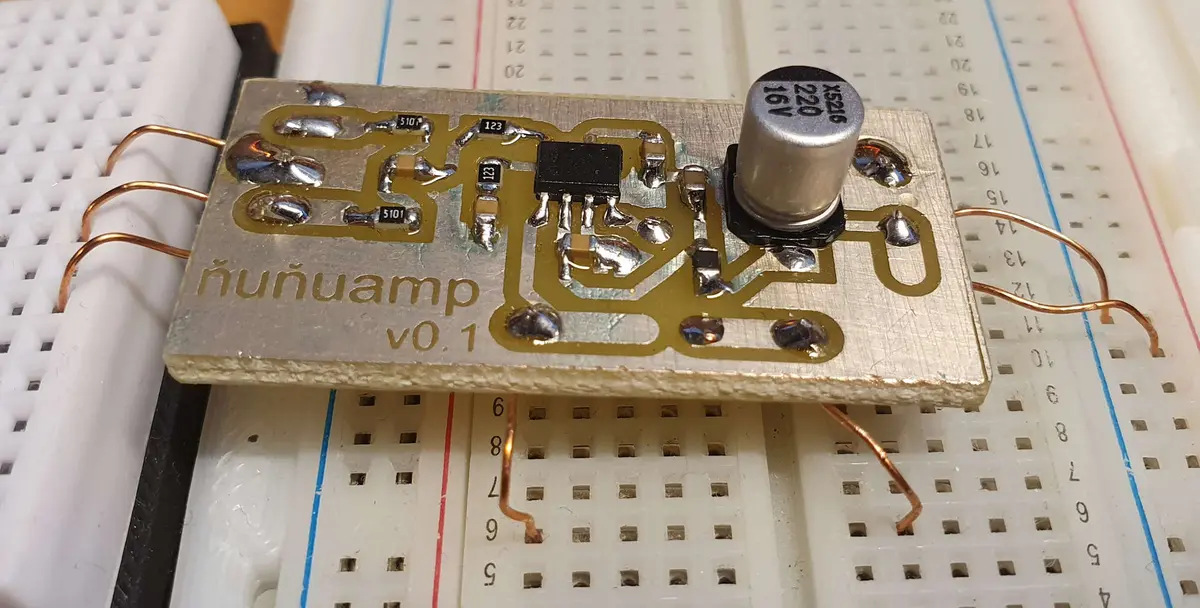

Je použitelný a poslouchatelný 3W zesilovač HT6872 za pět korun? Krátce S jedním čipem a mono zvukem je to skvělé. Při použití dvou čipů pro zpracování stereo zvuku dochází k interakci mezi zesilovači a vzniká velmi tlumené (neslyšitelné), ale měřitelné rušení. Podrobněji Za pět korun s DPH nabízí eshop [ pajenicko.cz ] čip audio zesilovače Jiaxing Heroic HT6872. Při napájení 5 V (přímo z USB) hraje s výkonem cca 3W. V pracovně mám reproduktory s citlivostí 91 dB; zesilovač o výkonu 3 W vytvoří akustický tlak SPL = 91 + log(3); SPL = 95.77 dB pro jeden reproduktor. Se dvěmi zesilovači pro dva reproduktory je dvojnásobek +3 dB; výsledný akustický tlak při maximálním výkonu dvou zesilovačů pro dvě reprobedny bude SPL = 98.77 dB; to už je tak hlasité, že nebude potřeba mít „volume na max.“ První verze pouze mono, zkusím zapojit dva čipy a uvidíme, jaké interakce mezi nimi vzniknou Při pár…

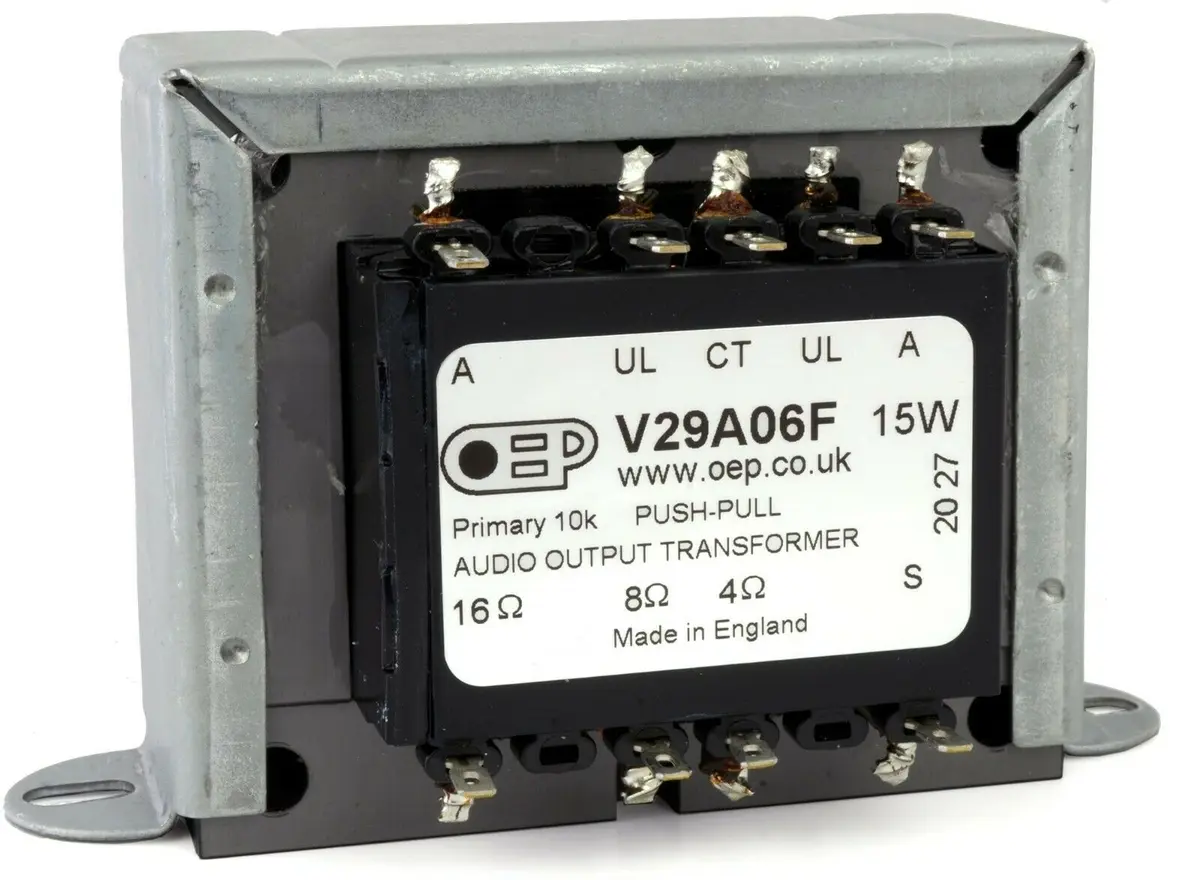

Před lety jsem měřil [ indukčnost ] kvůli SPICE simulaci. V29A06F použitý v [ zesilovači ] slouží dobře a nemám k němu žádné výhrady viz [ měření ] signálu na tomto výstupním transformátoru. Měření frevenční odezvy porovnáme s [ měřením ] od výrobce [ datasheet ] s popisem a rozměry. Měření – jako zátěž připojen 8Ω reproduktor – primární část buzená 5V interním generátorem osciloskopu Rigol DHO924S, snímá CH1 – sekundární část připojená do CH2 diferenciální sondou – měření v rozsahu 10Hz – 100kHz Jak vypadá měření při buzení 5V na osciloskopu s podporou Bode plot Při nastavení 300 bodů reálně provede 1200měření, která exportuje do CSV souboru pro další zpracování. Měření nějakou dobu trvá, ale víc měření zvyšuje pravděpodobnost, že na průběhu uvidíme případný problém s rezonancí. Pro zajímavost srovnejte tato měření s jiným výstupním transformátorem [ VT42 ] určeného pro zesilovače…

Problém k řešení: Audio zesilovač napájený z USB 5 V výstupu počítače má zesilovat zvuk z téhož počítače. Připojením audio části vznikne zemní smyčka, která je slyšitelná, obtěžující a je třeba ji zcela eliminovat. Rychlá odpověď a řešení: Audio isolator / transformátor jako oddělovač/izolátor zemní smyčky – vstup zesilovače bude galvanicky oddělelen od zdroje signálu. Transformátor Bourns LM-NP-1001-B1L z [ mouser.com ] je dostupný a použitelný. Levnější řešení by mohl být [ EI14 ]. Podrobněji Hledám vhodný transformátor; takový, aby byl levný a použitelný. Co třeba použít transformátory určené pro modemy na vyrovnání linkového vstupu (line matching transformer). Mají poměr 1:1 a impedanci 600 Ω používanou u telefonních linek. [ mouser ] Bourns LM-NP-1001-B1L má podle datasheetu frekvenční rozsah 200 Hz to 3.5 kHz, což je pro audio na první pohled nepoužitelné. Pojďme si to změřit….

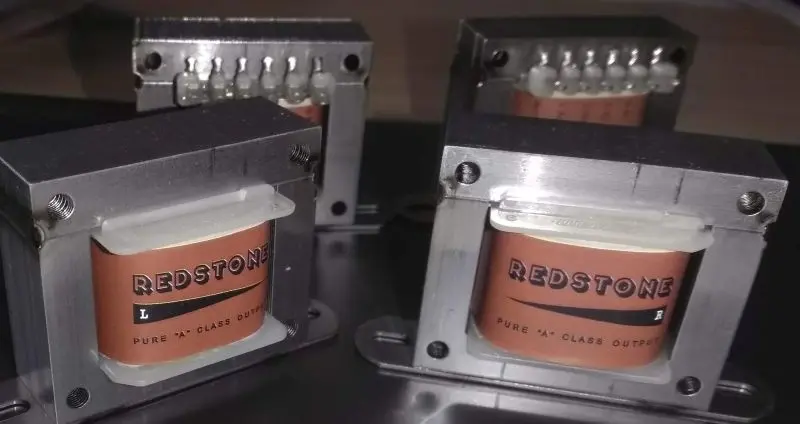

foto eshop prodejce [ 1 ][ 2 ] [ datasheet ] uvádí frekvenční charakteristiku pro pokles 3dB v rozsahu 30Hz - 19500Hz Měření – jako zátěž připojen 8Ω reproduktor – primární část buzená 5V interním generátorem osciloskopu Rigol DHO924S, snímá CH1 – sekundární část připojená do CH2 diferenciální sondou – měření v rozsahu 10Hz – 100kHz Měření na obrazovce osiloskopu Při nastavení 300 bodů měření uloží do CSV souboru 1200 měřících bodů. Pro zajímavost srovnejte tato měření s jiným výstupním transformátorem [ V29A06F ] určeného pro push-pull zesilovače do 15W.
