Ctihodný pan Ježek, přišel s nápadem, že by na svůj elektrický longboard potřeboval přidat další baterii. Mechanický přepínač by byl příliš velký, elektronický přepínač zase v případě selhání fatálně rizikový.
|
| antispark konektory XT90 |
Volíme sedláckou cestu – konektory XT90, které si jezdec ručně přepojí. Zastaví, sundá krytku, přecvakne konektor, vrátí krytku a pokračuje v cestě.
Longboard má baterii 13S2P, plně nabito 54,6V; pro připojování baterie vyžaduje antispark konektory, aby se předešlo jiskření a vypalování kontaktů.

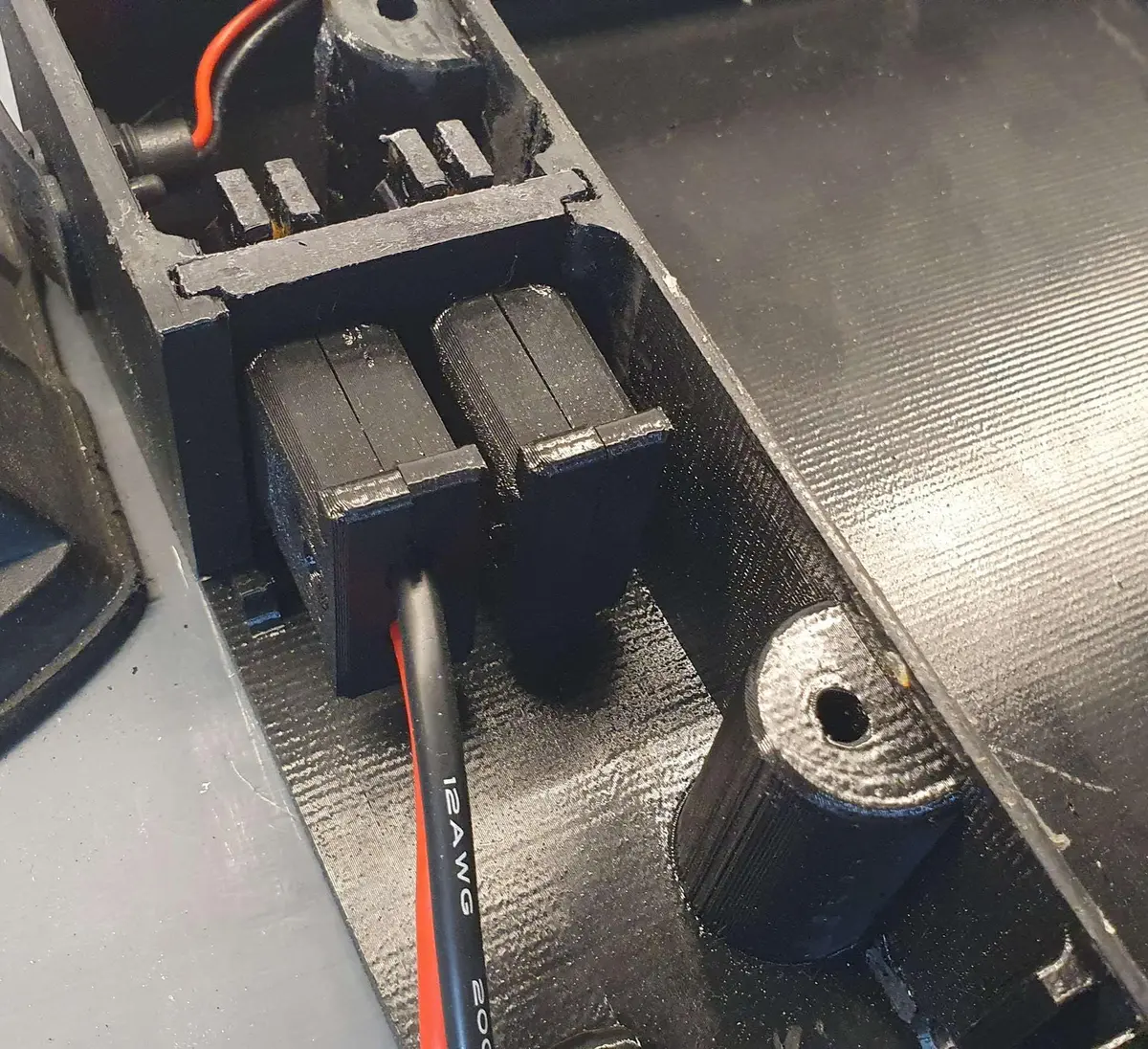

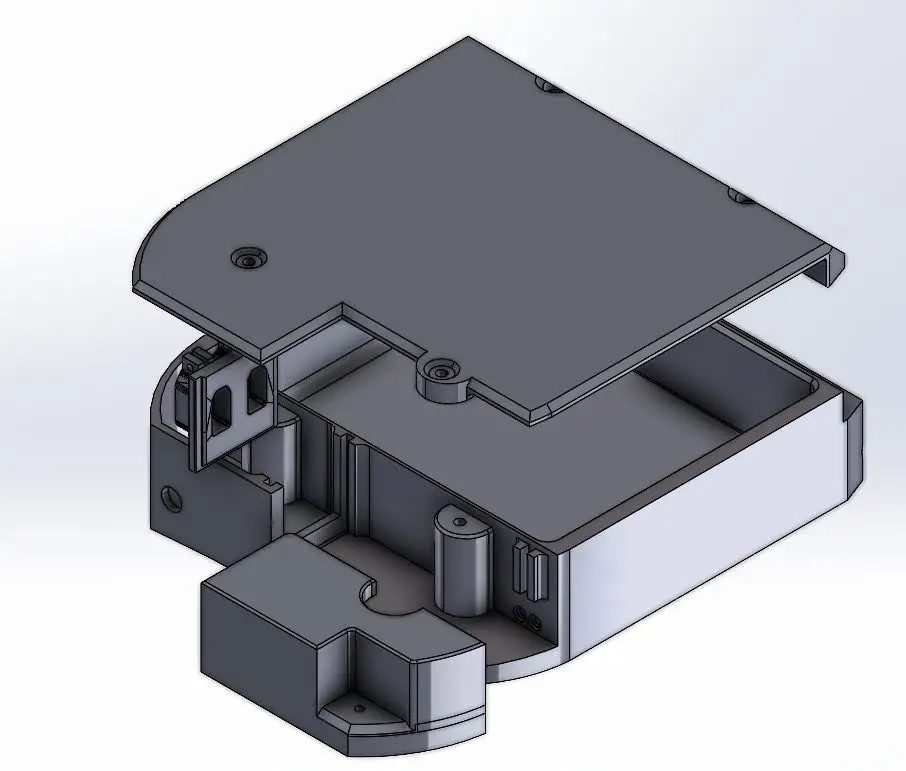

Nakonec to bylo to docela snadné, stačilo vymodelovat a vytisknout krabičku a celé to propojit silikonovými kabely AWG12.

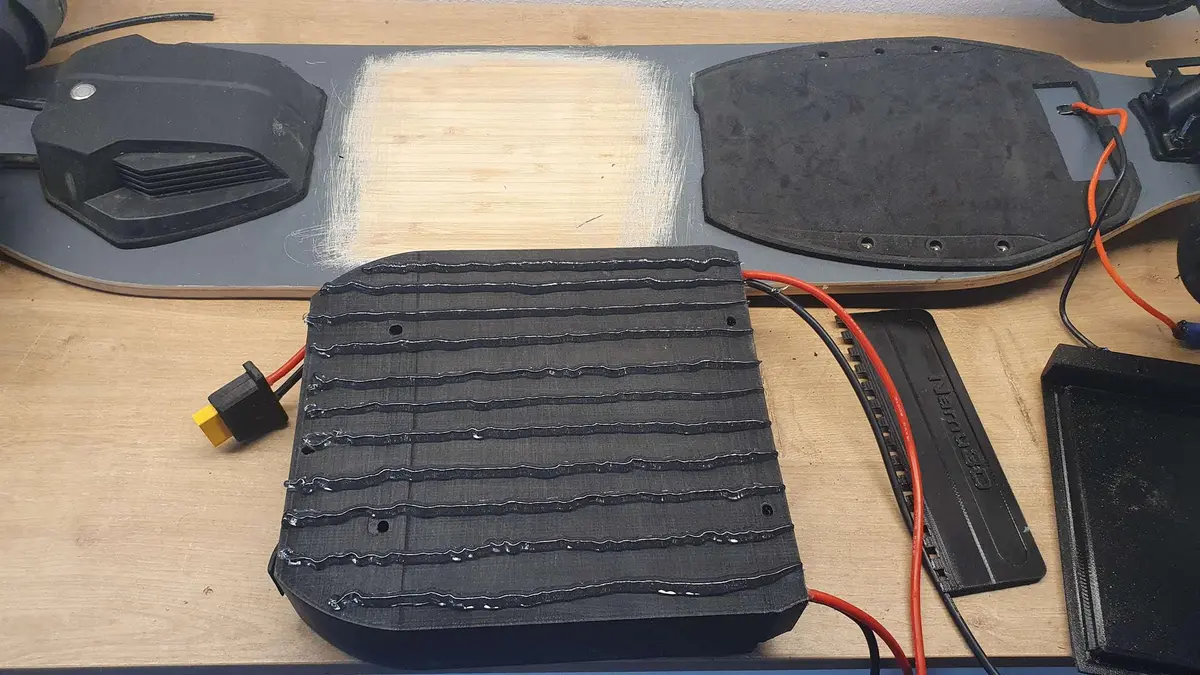

Baterie je v boxu vlepená na neutrální silikon.

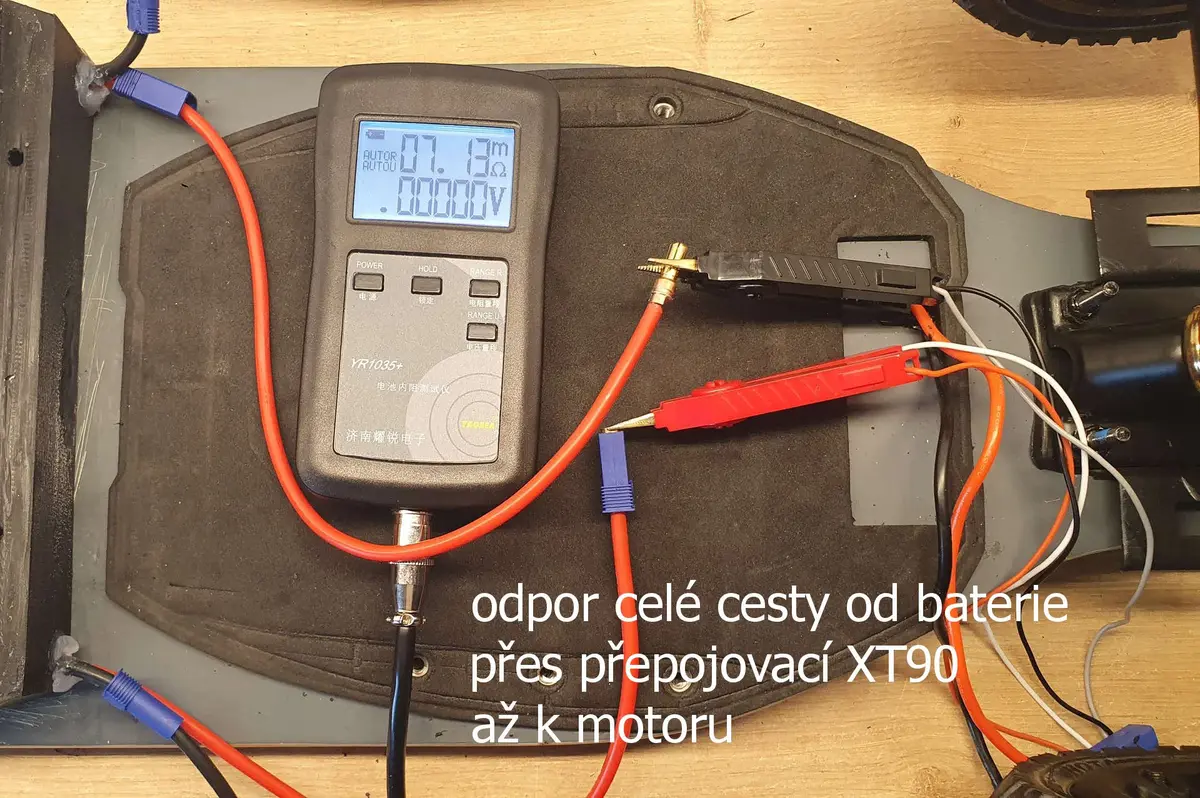

Každý pájený spoj je třeba změřit, protože při stálém proudu 25A a špičkovém proudu 50A je každá desetina miliohmu znát. Spoj se považuje za skvělý, když má odpor menší než 0,3mΩ.
|

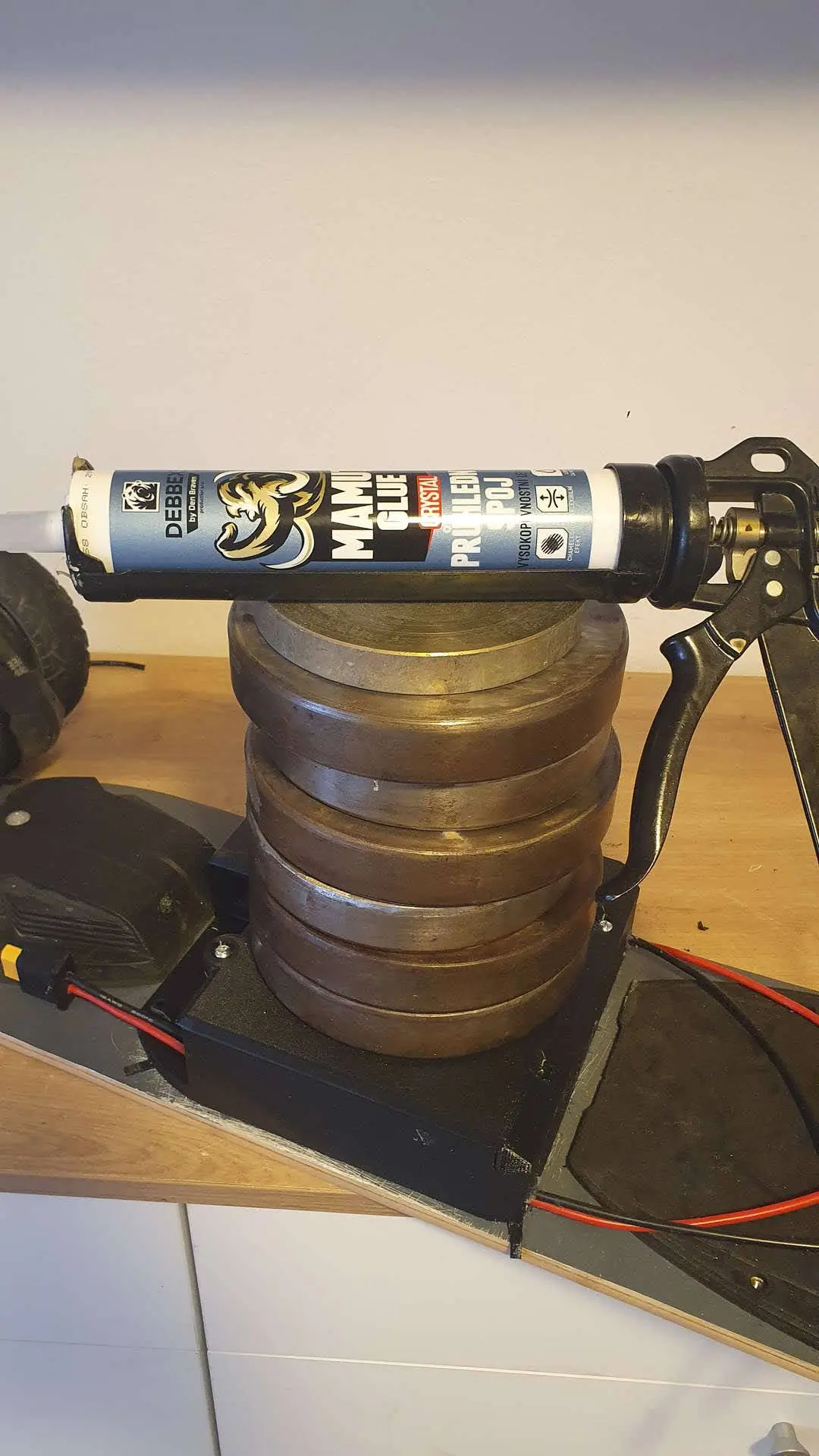

| celý box je nalepený Mamutem |
 |
| tloušťka lepidla je vymezena na 2mm |
|

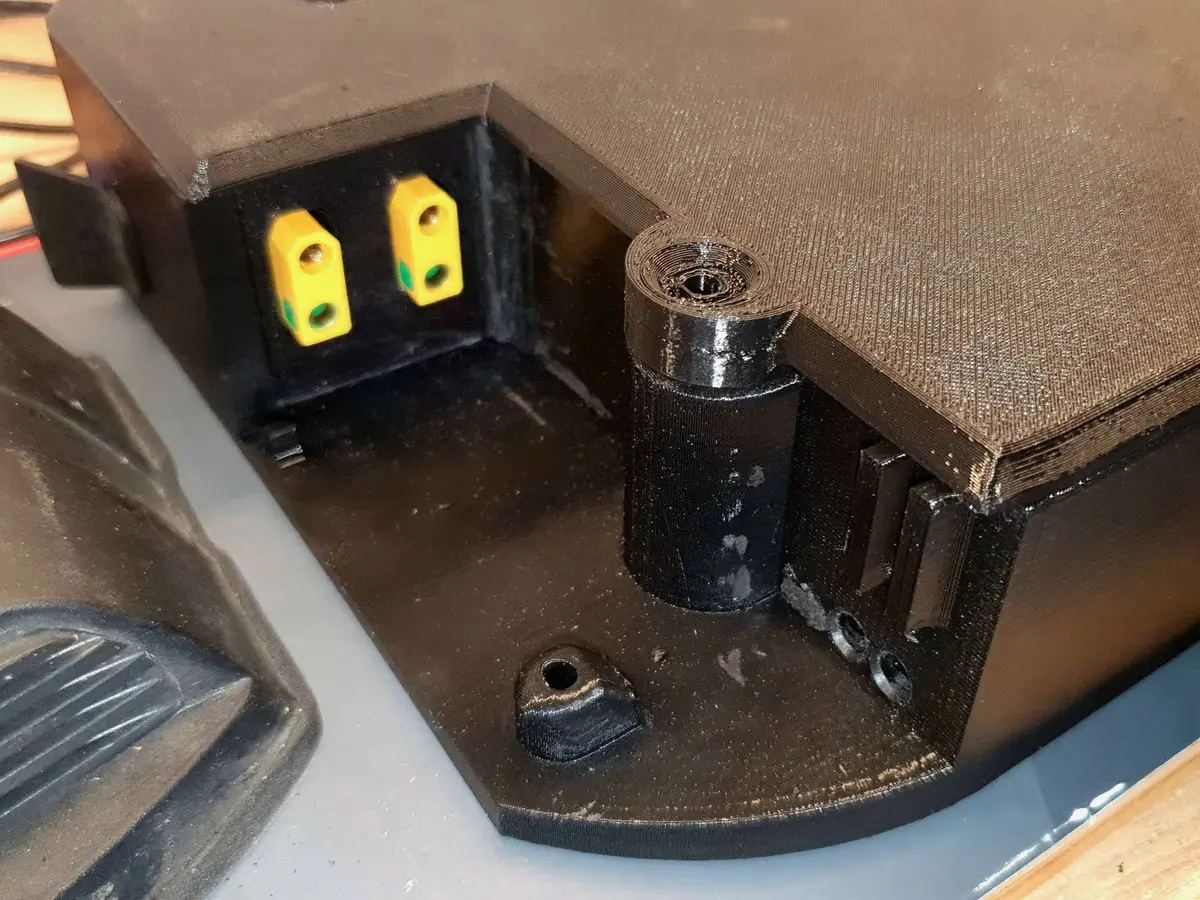

| zaslepený konektor jako ochrana proti prachu |
|
| celé řešení |
|

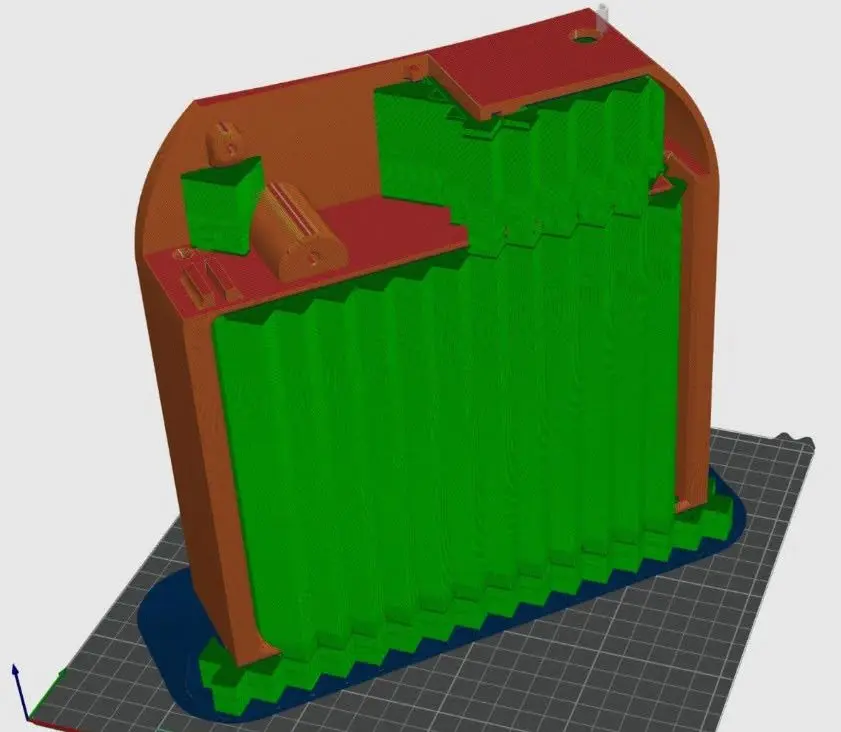

| tisknuto tak, aby mechanické namáhání nešlo po vrstvách |
Další [fotky].
Krabička k tisku [thingiverse].
