Generický audio izolační transformátor EI14. Označení odkazuje na [ E-I jádro ] a rozměr 14mm . Info [ 1 ] [ 2 ]. Běžně dostupný v ceně asi 15Kč / 0.60€ za kus. Frekvenční odezvu měříme pro buzení 100mV bez zátěže a pak postupně do zátěže 100kΩ; 100kΩ || 470pF; 1kΩ a 1kΩ || 470pF. Proč tato zátěž? Reálná zátěž se bude velmi pravděpodobně pohybovat někde v tomto rozmezí. Vše důležité o audio transformátorech [ PDF ] [ 3 ]. zisk fáze Interpretace výsledků Při pohledu na vyhlazené axproximace měření vypadá průběh naprosto ideálně. A směle můžeme říct, že se jedná o použitelný audio transformátor. Poměr cena výkon je neuvěřitelný. Ale je dobré sledovat i jednotlivá měření a díky nim je vidět, že je potřeba transformátor provozovat zatížený; pak se nepěkné věci buď nedějí (kolísání zisku kolem 3.3 kHz a násobcích a nebo dějí v místě, kde nebude vadit – otočení fáze kolem 93 Hz.) Vidíme, že…

Je použitelný a poslouchatelný 3W zesilovač HT6872 za pět korun? Krátce S jedním čipem a mono zvukem je to skvělé. Při použití dvou čipů pro zpracování stereo zvuku dochází k interakci mezi zesilovači a vzniká velmi tlumené (neslyšitelné), ale měřitelné rušení. Podrobněji Za pět korun s DPH nabízí eshop [ pajenicko.cz ] čip audio zesilovače Jiaxing Heroic HT6872. Při napájení 5 V (přímo z USB) hraje s výkonem cca 3W. V pracovně mám reproduktory s citlivostí 91 dB; zesilovač o výkonu 3 W vytvoří akustický tlak SPL = 91 + log(3); SPL = 95.77 dB pro jeden reproduktor. Se dvěmi zesilovači pro dva reproduktory je dvojnásobek +3 dB; výsledný akustický tlak při maximálním výkonu dvou zesilovačů pro dvě reprobedny bude SPL = 98.77 dB; to už je tak hlasité, že nebude potřeba mít „volume na max.“ První verze pouze mono, zkusím zapojit dva čipy a uvidíme, jaké interakce mezi nimi vzniknou Při pár…

Problém k řešení: Audio zesilovač napájený z USB 5 V výstupu počítače má zesilovat zvuk z téhož počítače. Připojením audio části vznikne zemní smyčka, která je slyšitelná, obtěžující a je třeba ji zcela eliminovat. Rychlá odpověď a řešení: Audio isolator / transformátor jako oddělovač/izolátor zemní smyčky – vstup zesilovače bude galvanicky oddělelen od zdroje signálu. Transformátor Bourns LM-NP-1001-B1L z [ mouser.com ] je dostupný a použitelný. Levnější řešení by mohl být [ EI14 ]. Podrobněji Hledám vhodný transformátor; takový, aby byl levný a použitelný. Co třeba použít transformátory určené pro modemy na vyrovnání linkového vstupu (line matching transformer). Mají poměr 1:1 a impedanci 600 Ω používanou u telefonních linek. [ mouser ] Bourns LM-NP-1001-B1L má podle datasheetu frekvenční rozsah 200 Hz to 3.5 kHz, což je pro audio na první pohled nepoužitelné. Pojďme si to změřit….

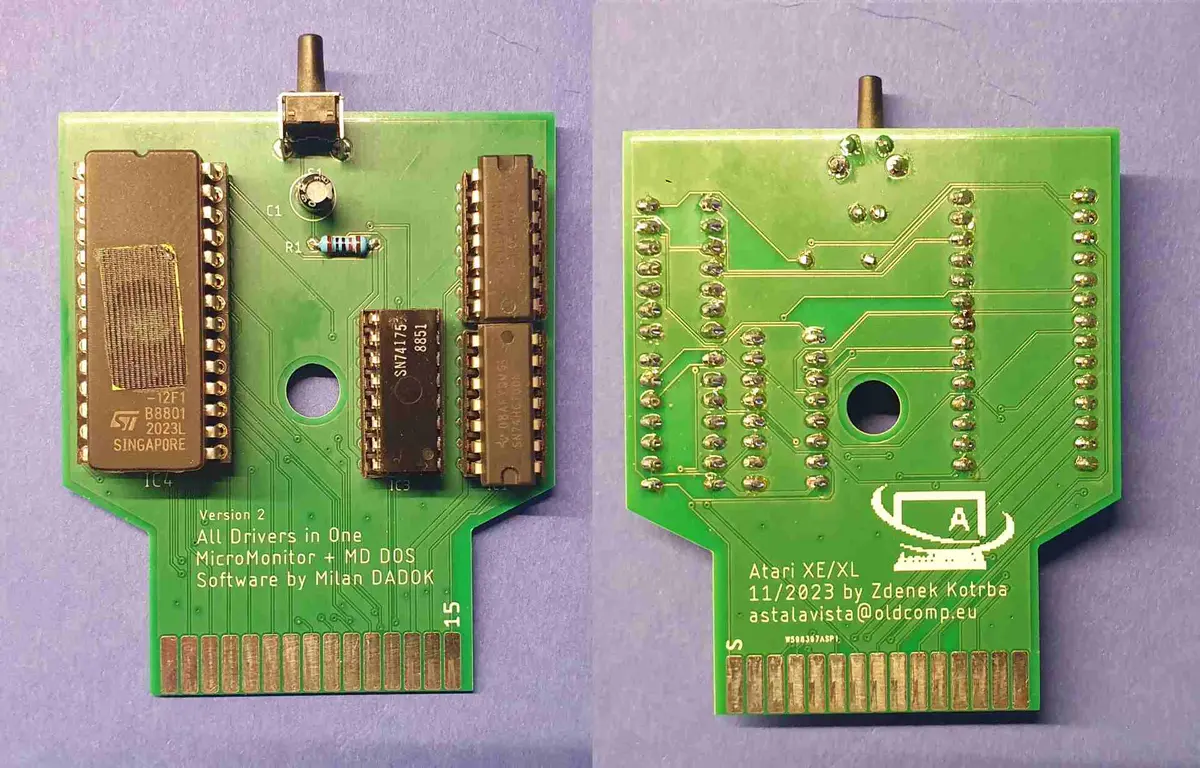

Micro Monitor + MDDOS Proč je nejlepší Ihned po zapnutí počítače je k dispozici operační systém s ovladači tiskáren, plotru, disketové mechaniky, různých verzí blokového turbo ukládání na kazety, ovladačem ramdisku (pro 130XE) a na disku D5: je namapován kus ROMky, kde jsou uložené nejpoužívanější programy: textový editor Čapek, programovací jazyk Turbo Basic a pár dalších nástrojů a utilit. Z mého pohledu je nejdůležitejší nativní zavedení všech potřebných ovladačů, které se nemusí (v lepším případě) postupně nahrávat z diskety; (v horším případě) potupně nahrávat z kazety. Slovo autora z [ manuálu ] (1991, str. 15) Při spuštěném programu stiskem tlačítka na cartridge vstoupíme do systémového monitoru (MM), kde je možné provést debug nebo jakékoli relevantní změny v paměti nebo třeba uložit kus paměti a pak se vrátit do původně přerušeného programu a pokračovat. Úvod [ manuálu ] k…

[ vizualizace ] průběhu mazání Čistá EPROM má v paměti samé jedničky, tedy FF. Do EPROM uložíme všude 00 a pak můžeme sledovat, tak se postupně změní na FF. Důležitý je kontrolní součet pod obrázkem, když se přestane měnit, víme, že mazání dokonáno jest. Vymazání paměti M27C512 trvalo asi tři minuty; pomocí germicidní lampy UV PL-S 11W. Jen přecvaknu zářivku ve stolní lampičce a po dobu mazání odcházím Okénko k čipu je křemenné sklo (čistý SiO₂) a neobsahuje příměsi, které by UV pohlcovaly. Lepší fotky a další info o EPROM na [ wiki ] – Použitý [ python ] program pro vizualizaci binárních dat. – Ověřené [ mazání ] UVC lampou z akvaristiky. – Mazání pomocí [ UV LED ].

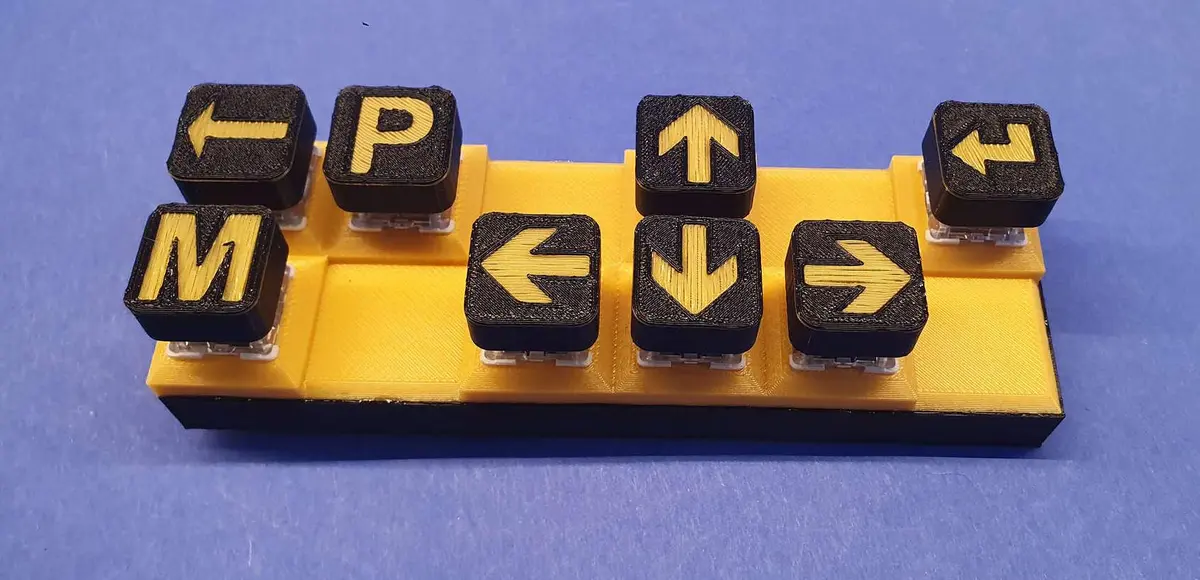

[ STL ] ke stažení Můj externí počítač [ MiSTer ] občas potřebuje klávesnici. Sdílím jednu klávesnici a myš s několika počítači pomocí USB přepínače a stiskem jednoho tlačítka se připojím, kam potřebuju. Problém ale je, že kopie obrazovky umí MiSTer uložit pouze pomocí klávesové zkratky Win + PrintScreen. žel všechny moje klávesnice jsou malinko hendipované Vydal jsem se cestou nejmenšího odporu. Klávesnici měnit nehodlám, má pětikolíkový konektor a je zcela jistě starší třiceti let. Zatím není důvod k nespokojenosti, její hlučné klapání mě uklidňuje. Za české popisky se nestydím a navíc, mechanické klávesnice jsou zase na výsluní uživatelské přízně. Postavím si makro klávesnici Původně jsem plánoval minimalistickou klávesnici s jediným tlačítkem, které pošle potřebnou klávesovou zkratku. Jenže s osmi tlačítky už jde pohodlně ovládat menu, které řídí a nastavuje počítače MiSTer. Stačilo…

[ fotky ] A8PicoCart [ git ] [ pcb ] slouží jako moderní a pohodlná náhrada tradičních cartridgí pro osmibitové Atari, umožňující snadný přístup k velké knihovně her a programů. Má USB-C konektor a po připojení k modenímu počítači se tváří jako fleška. Stačí nahrát ROM otisky původních cartridge a pak po zasunutí do Atari si vybrat, kterou cheme spustit. Raspberry Pi Pico fialové edice emuluje cartridge pro osmibitové Atari. Realizace je velmi snadná lze zakoupit již hotové řešení od prodejce sibit.pl na [ ebay ] nebo i u nás [ cz ]. Český projekt [ ACDP ] se zabývá podobně dokumentací dostupných cartridge pro Atari, obsahuje i otisky ROM ke stažení. o první cartridge z knihy [ Prehistorie počítačových her ]

Jak funguje SIO2Arduino Krátce Pokud hledáte instatní náhradu disketové mechaniky pomocí SD karty, postavte si [ SDrive-MAX ]. Je to dospělý, dobře zdokumentovaný a velmi snadno realizovatelný projekt. Pár drobností, které bylo třeba doladit zmiňuji dále. Malinko podrobněji a baslířsky přívětivěji ATARI810, ATARI1050 nebo XF551 jsou 5¼ disketové mechniky k osmibitovým počítačům ATARI. [ wiki ] Máme k dispozici staré Atari a hodila by se náhrada disketové mechanika pomocí SD karty – třeba už jen proto, že spoléhat při ukládání programů na starou audio kazetu by dneska už nikdo nechtěl. Stejně tak, když hledáte v online [ archivu ] nějakou oblíbenou hru, najdete otisk diskety ve formátu ATR nebo spustitelný soubor XEX. Propojení s Atari TXD <=> Pin 3 [Data–In] – bílý ( připojit přes Schott.diodu (katodou k Arduinu) GND <=> Pin 4 [Ground] – černý RXD <=> Pin 5 [Data–Out] – zelený A5 <=>…

[ fotky ] [ STL ] k tisku Krabička pro pájecí pero Miniware TS101. Sdílím s ním nabíječku pro notebook. Po USB-C vyžaduje powebanku nebo adaptér, který je schopen nabíjet notebook [ alzapower ].

[ fotky ] Veřejná výstava závěrečných maturitních prací – PRAMACON – PRAktické MAturitní KONstrukce. Vyhodnocení a oficiální fotografie viz [ web školy ]. Tuto akci můžu jen doporučit, chodím tam každoročně nasát bastlířskou atmosféru. Zajímavé nápady dovedené k úplné nebo částečné realizaci ve podobě funkčního protypu zpracovaného řešení. [ youtube ]
