Před lety jsem měřil [indukčnost] kvůli SPICE simulaci. V29A06F použitý v [zesilovači] slouží dobře a nemám k němu žádné výhrady viz [měření] signálu na tomto výstupním transformátoru.
Měření
– jako zátěž připojen 8Ω reproduktor
– primární část buzená 5V interním generátorem osciloskopu Rigol DHO924S, snímá CH1
– sekundární část připojená do CH2 diferenciální sondou
– měření v rozsahu 10Hz – 100kHz
|

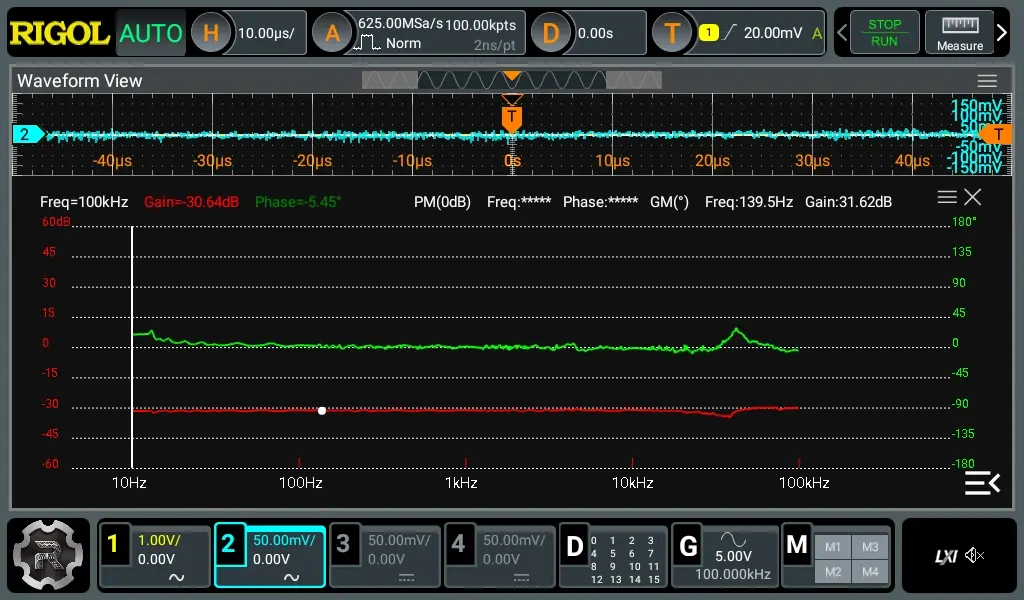

| Jak vypadá měření při buzení 5V na osciloskopu s podporou Bode plot |

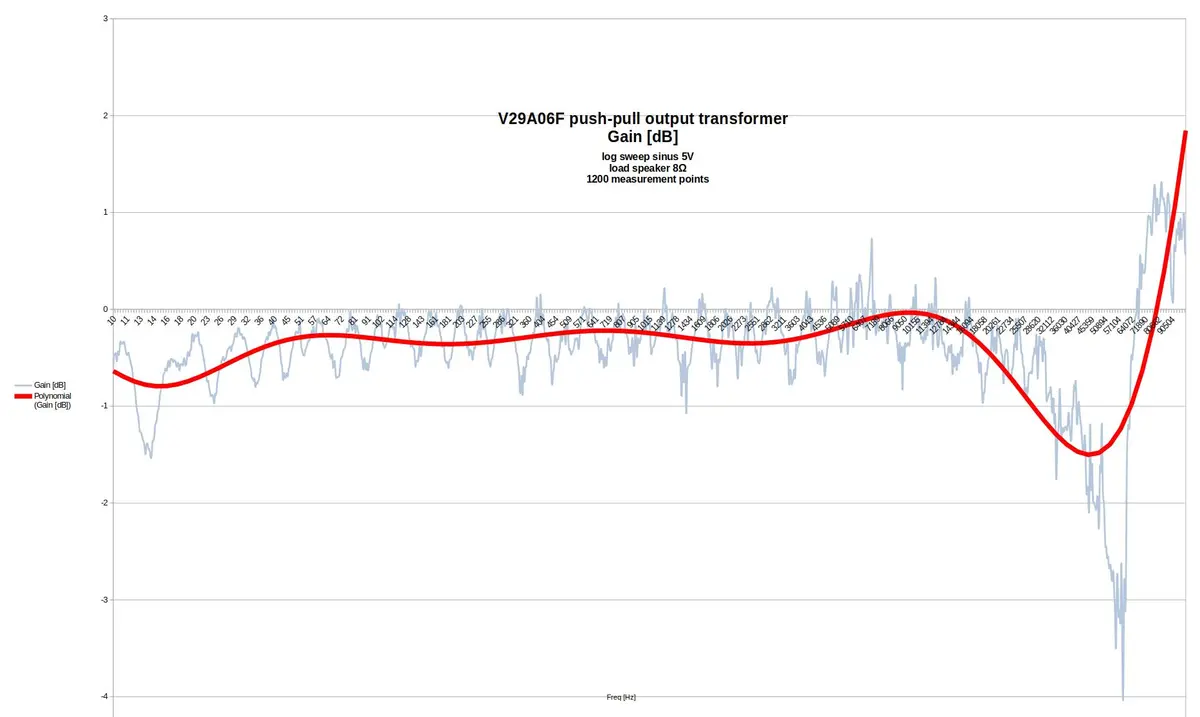

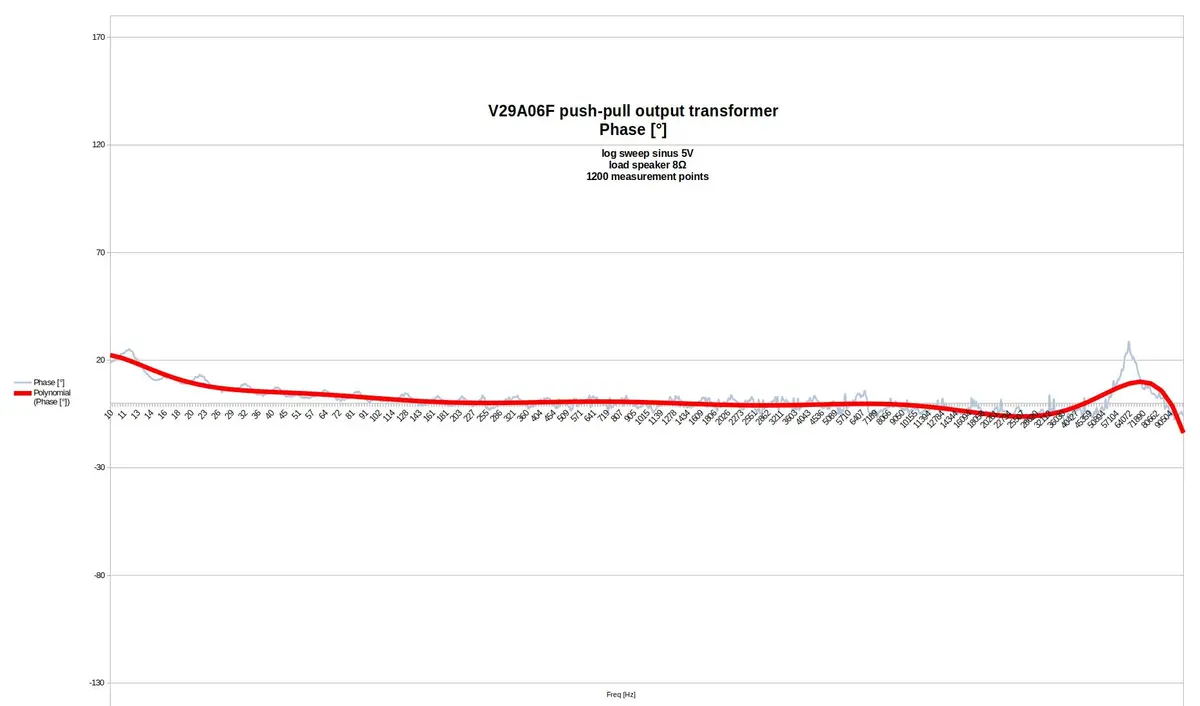

Při nastavení 300 bodů reálně provede 1200měření, která exportuje do CSV souboru pro další zpracování. Měření nějakou dobu trvá, ale víc měření zvyšuje pravděpodobnost, že na průběhu uvidíme případný problém s rezonancí.
Pro zajímavost srovnejte tato měření s jiným výstupním transformátorem [VT42] určeného pro zesilovače třídy A do 5W.
