Na záznamu zobrazuje sinusový signal 200Hz–18,5kHz; potom obdelníkový signál a nakonec sinus s bílým šumem.
Jednoduchý spektrální analyzátor s Arduinem a FFT. Zapojení a kód je k dispozici viz [1]. Stačilo nakreslit a vytisknout krabičku. Model pro tisk dostupný ke stažení viz [2].

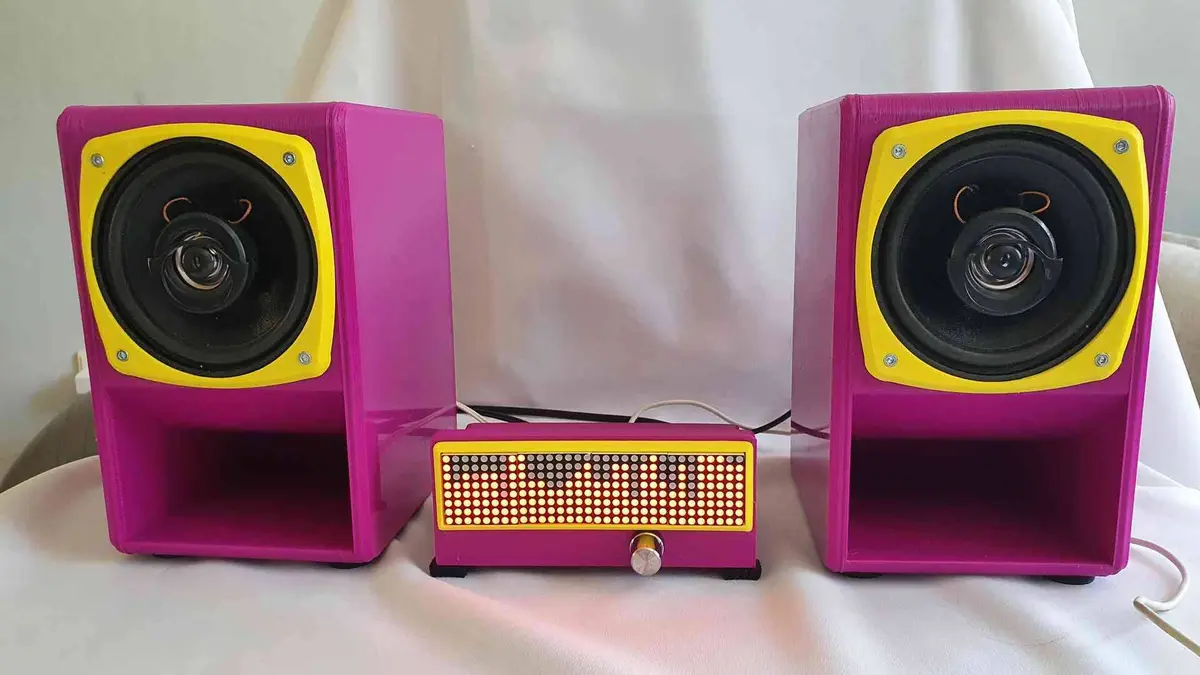

celé fialová retro sestava
Použitelný generátor funkcí pro mobily Android [3] a spektrální analyzátor taktéž pro mobily Android [4]. Záznam je přímo z obrazovky telefonu.
[youtube] video

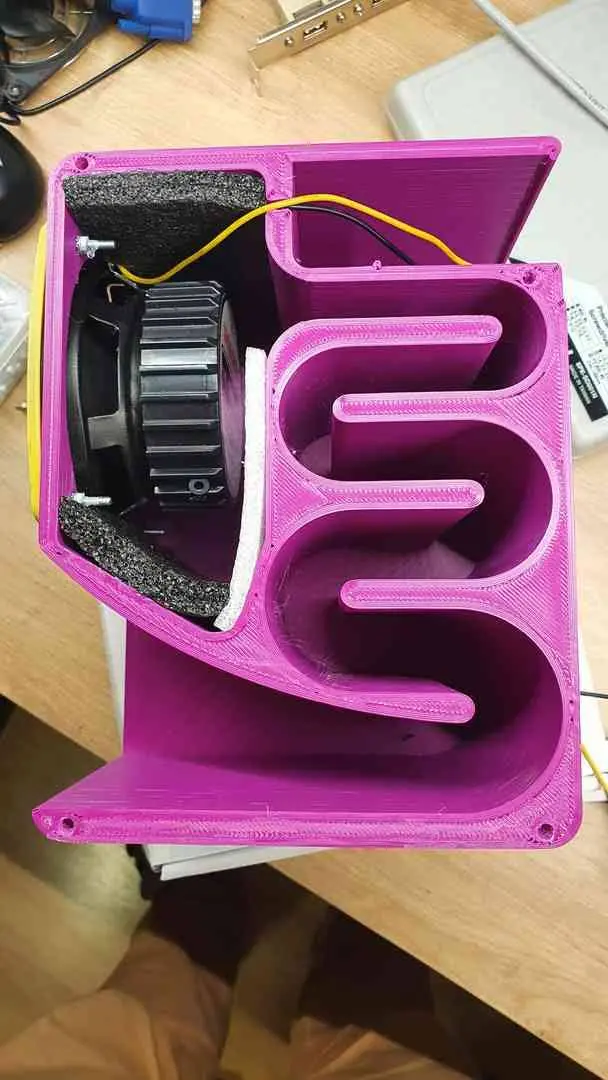

Reproduktory uvnitř – model ke stažení viz [5].

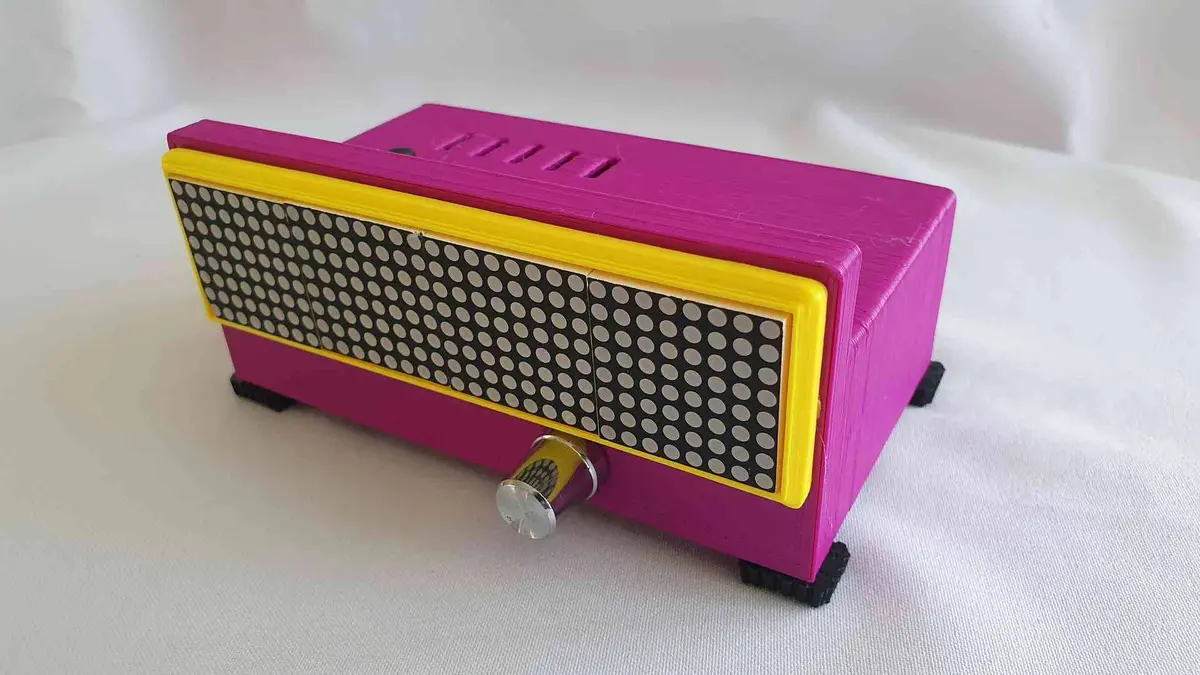

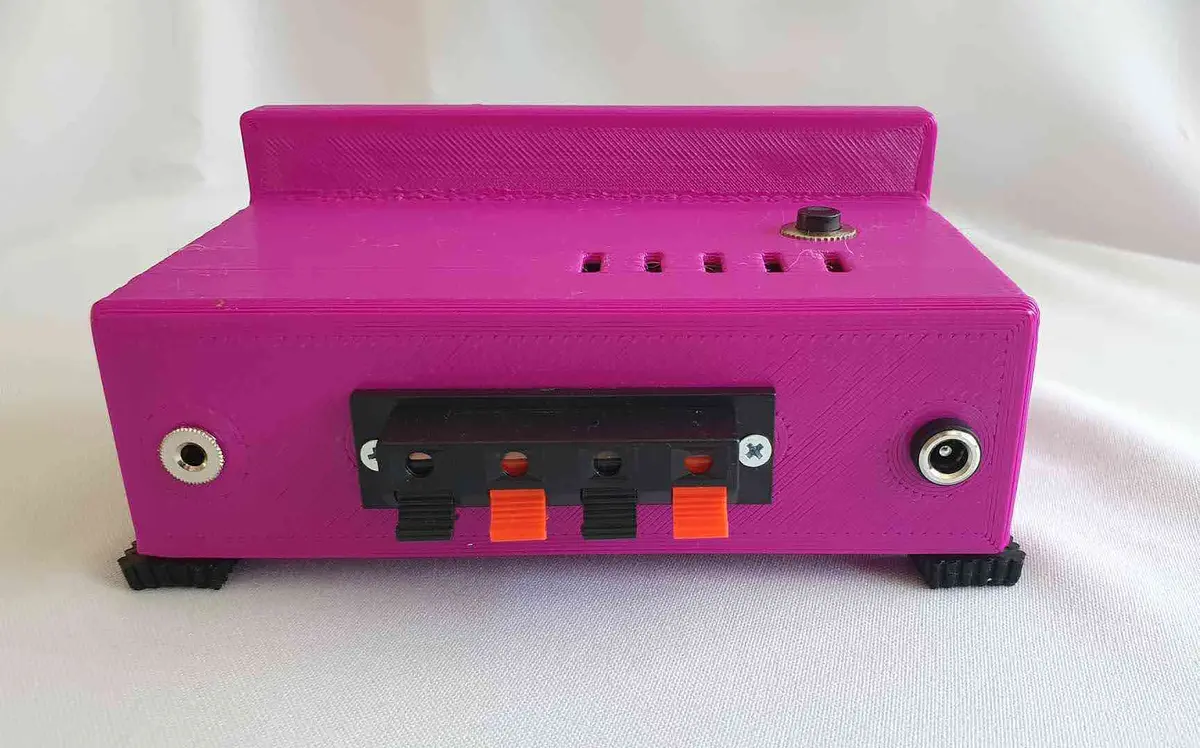

krabička zesilovače a analyzátoru
<img data-original-height=“1080” data-original-width=“608” height=“200” src=“obr-05.webp” width=“113” / alt=“Ilustrace k článku”>
<img data-original-height=“1080” data-original-width=“608” height=“200” src=“obr-06.webp” width=“113” / alt=“Ilustrace k článku”>
Použitý lineární regulátor na 6-7V topí asi 1.8W, proto ten chladič. Ale pořád topí výrazně méně, než regulátor v nejlevnějším čínském klonu Arduino Uno připojený přímo na 12V přes souosý konektor. Použitý modul zesilovače Yamaha YDA138-E 2x12W.
